Платформа V 2.0 для рычажной струбцины

Артикул: | в наличии В корзине: 0

Цена: 400RUB

Платформа V 2.0 для прижима рычажного изготовлена из полиамида и предназначена для совместного использования с рычажными прижимами типа 12130

Новый вариант платформы разработан как универсальный по типу установки на рабочую поверхность.

Отличается от первой версии своей компактностью и съёмной бобышкой.

Фактический размер бобышки 20мм (- 0,2мм). Устанавливается в отверстие 20мм свободно, с небольшим зазором.

Диаметр бобышки ВСЕГДА в минус!

Варианты использования:

  • С бобышкой  D 20мм для совместного использования со столами типа MFT/3
  • Без бобышки для комбинированного использования, как со столами типа MFT/3 , так и для произвольного исполнения столов с отверстием 8мм.

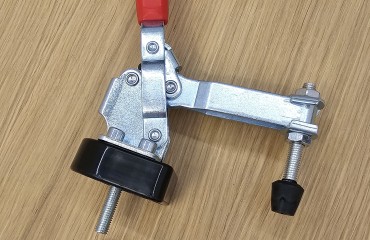

На одном из фото продемонстрирована Платформа V 2.0 с установленной на ней прижимом. Обратите внимание, что прижим в комплект поставки платформы не входит, фото исключительно для лучшего понимания назначения изделия.

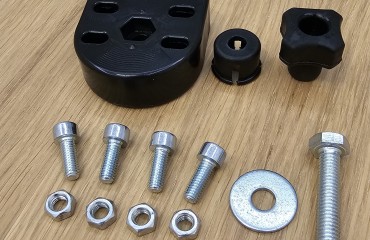

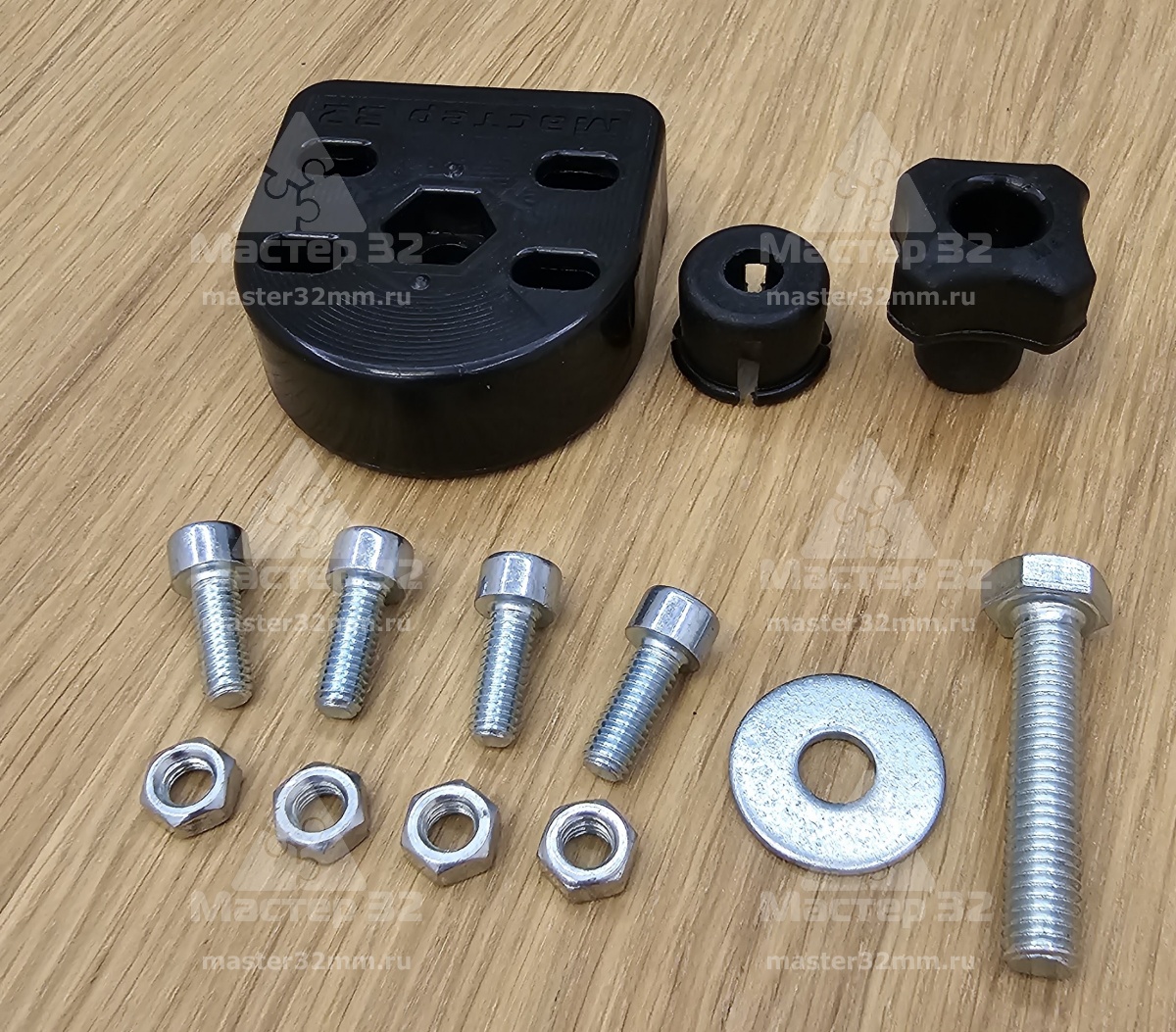

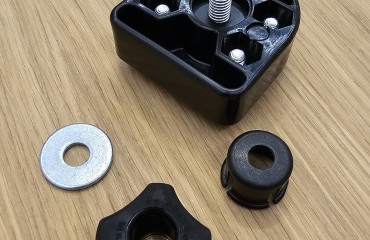

Комплект поставки:

  1. Платформа- 1шт.
  2. Съемная бобышка- 1шт.
  3. Винт DIN912 М6*16 или М6*12(цинк)- 4шт.
  4. Гайка М6 (цинк)- 4шт.
  5. Шайба кузовная(увеличенная) М8(цинк)- 1шт.
  6. Болт М8*40 (цинк)- 1шт.
  7. Гайка барашковая М8 (Мастер32)- 1шт.

Материал платформы и бобышки Полиамид (ПА-6)
